פיר ופורטל לוינסקי
מהו פורטל?
פתח המנהרה המעביר את הרכבת ממפלס הרחוב אל המפלס התת־קרקעי.
מהו פיר?
מבנה תת-קרקעי בצורת קופסה חלולה ללא תקרה, הבנוי מקירות בטון. מפיר השילוח ישוגרו המכונות לכריית המנהרות - TBM.
איך בונים פורטל?
הפורטל ייבנה בשיטת 'חפירה וכיסוי' (cut & cover) שבה יוצקים תחילה את קירות המנהרה ומיד אחר כך חופרים את המנהרה בקרקע.
איך בונים פיר?
מבצעים את חפירת ודיפון הקופסה באמצעות סלארי, ומחזקים באמצעות קורות ברז.
פיר תחנה ופורטל לוינסקי
- פיר השילוח - בחניון שבצומת רחוב השומרון עם דרך בגין
- פורטל - הר ציון, בין רחוב מטלון לרחוב שיבת ציון
- תחנה משוקעת - הר ציון, בין רחוב הגדוד העברי לבין רחוב לוינסקי
מבט לעתיד
*ההדמיה להמחשה בלבד ט.ל.ח
שלבים בבניית תחנה משוקעת
- פינוי תשתיות
- תכנון והנדסת תנועה
- יציקת קירות
- חפירה
- הקמת התחנה
TBM – Tunnel Boring Machine
- מכונת ה- TBM חופרת את המנהרה בקרקע, תוך הרכבת שלד המנהרה, אשר עשוי מאלמנטי בטון וברזל
- עודפי העפר נבדקים לטובת אבחון טיב הקרקע, נאספים ומשונעים במסוע או בקרוניות אל מחוץ למנהרה
- המכונה פועלת 24/7 ללא הפסקה, ללא רעש והפרעות בפני הקרקע
עקרונות תנועה ועבודה
- לאורך כל תקופת העבודות יישמרו מעבר בטיחותי להולכי רגל והגישות לעסקים
- נתיבי הנסיעה יצומצמו ולעיתים יחסמו, תנועת כל הרכב תנותב לדרכים חלופיות
- יבוצעו שינויים בתחבורה הציבורית ובמיקומי תחנות האוטובוס באזור. המידע יועבר לציבור הנוסעים טרם ביצוע השינויים
- שעות וימי עבודה - העבודות מעל פני הקרקע יתבצעו בימי א'-ו', בשעות היום בלבד. במקרה הצורך יבוצעו עבודות לילה, הודעות יימסרו מראש לתושבים
- אזורי התארגנות: גינת לוינסקי וצומת שד' הר ציון - רח' השומרון

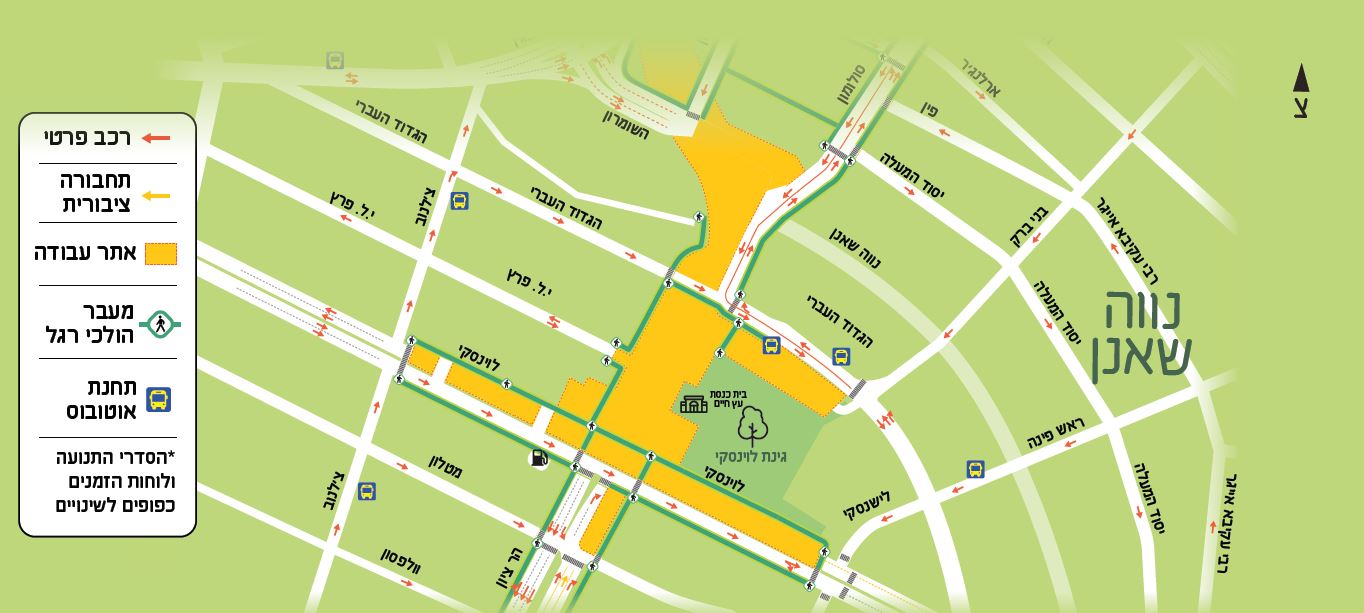

הסדרי תנועה ועבודה
שלב עבודה 1
הנחת הסדר וכניסת קבלן לשטח
מועד התחלה משוער: אוגוסט 2021
משך עבודה משוער: כשבועיים
חתך טיפוסי שלב 1
רחוב הר ציון, מקטע דרך שלמה - לוינסקי
* הסדרי התנועה כפופים לשינויים
שלב עבודה 2
העתקת תשתיות ותפיסת אתר התארגנות בגדוד העברי
מועד התחלה משוער: ספטמבר 2021
משך עבודה משוער: כחודשיים
חתך טיפוסי שלב 2
רחוב הר ציון, מקטע לוינסקי - השומרון
* הסדרי התנועה כפופים לשינויים
שלב עבודה 3
חפירת פיר השילוח וביצוע עבודות תשתית בקו מתח עליון והקמת כיכר רחוב השומרון. מתוכננות 9 נקודות לאורך שדרות הר ציון.
מועד התחלה משוער: דצמבר 2021
משך ביצוע משוער: כ-7 חודשים
חתך טיפוסי שלב 3
רחוב הר ציון, מקטע לוינסקי - השומרון
* הסדרי התנועה כפופים לשינויים
שלב עבודה 3.3
חפירת הפיר והפורטל
מועד תחילה משוער: מאי, 2022
חתך טיפוסי שלב 3.3
שלב עבודה 3.4
תפיסת רחוב לוינסקי ועבודות תשתית
מועד התחלה משוער: אוקטובר 2022
חתך רחוב לוינסקי
מקטע הרחובות שדרות הר ציון - רחוב צ'לנוב
מפת הסדרי פריקה וטעינה לעסקים - בתוקף בין השלבים 4-6
שלב עבודה 4
כריית מנהרות, חפירה ובנייה של הפורטל בצד המערבי
מועד התחלה משוער: ינואר 2023
משך ביצוע משוער: כ-11 חודשים
חתך טיפוסי שלב 4
רחוב הר ציון, השומרון עד הגדוד העברי
* הסדרי התנועה כפופים לשינויים
שלב עבודה 5
כריית מנהרות, חפירה ובנייה של הפורטל בצד המזרחי
מועד התחלה משוער: יוני 2023
משך ביצוע משוער: כ-10 חודשים
חתך טיפוסי שלב 5
רחוב הר ציון, השומרון עד הגדוד העברי
* הסדרי התנועה כפופים לשינויים
שלב עבודה 6
חפירת תחנה משוקעת
מועד התחלה משוער: אפריל 2024
משך ביצוע משוער: כשנה
חתך טיפוסי שלב 6
רחוב הר ציון, דרך שלמה - לוינסקי
* הסדרי התנועה כפופים לשינויים
חתך טיפוסי מצב הפעלה
רחוב הר ציון, מקטע מטלון - לוינסקי
* הסדרי התנועה כפופים לשינויים
חתך טיפוסי מצב הפעלה
תחנת לוינסקי - רחוב הר ציון, לוינסקי - הגדוד העברי
* הסדרי התנועה כפופים לשינויים
אתרי התארגנות הגדוד העברי וחניון השומרון
אתרי ההתארגנות ישמשו לטובת אחסון ותפעול שוטף
היבטי סביבה של עבודות ההקמה
- שלבי התכנון וההערכות לביצוע כוללים הכנת מסמך הנחיות סביבתי לביצוע. המסמך נבדק ע"י גורמי הסביבה בפרויקט ומאושר ע"י הועדה הלאומית לתשתיות. פתרונות והוראות עבודה המוצגים בו מחייבות את כלל צוותי הביצוע ונושא הסביבה מפוקח באופן שגרתי ויומיומי.
- רעש תזמון שעות העבודה של עבודות מרעישות לצמצום הפרעה, גידור אקוסטי במיקומים נבחרים, עדכון מראש על עבודות, פיקוח שוטף ומענה לפניות הציבור, מיגון אקוסטי דירתי על סמך ניתוח אקוסטי.
- מטרדי אבק גידור מותאם, הגבלת מהירות נסיעה, כיסוי משאיות וכן ערפול והרטבות תכופות.
- רעידות ניתוח מקדים של מפלסי רעד צפויים והגבלת שימוש בכלים כבדים לביצוע בסביבה אורבנית צפופה.
